高速接口PCIe无痛入门(三)数据链路层

数据链路层 Data Link Layer

数据链路层负责:保证transaction消息能够正确传输到目的地

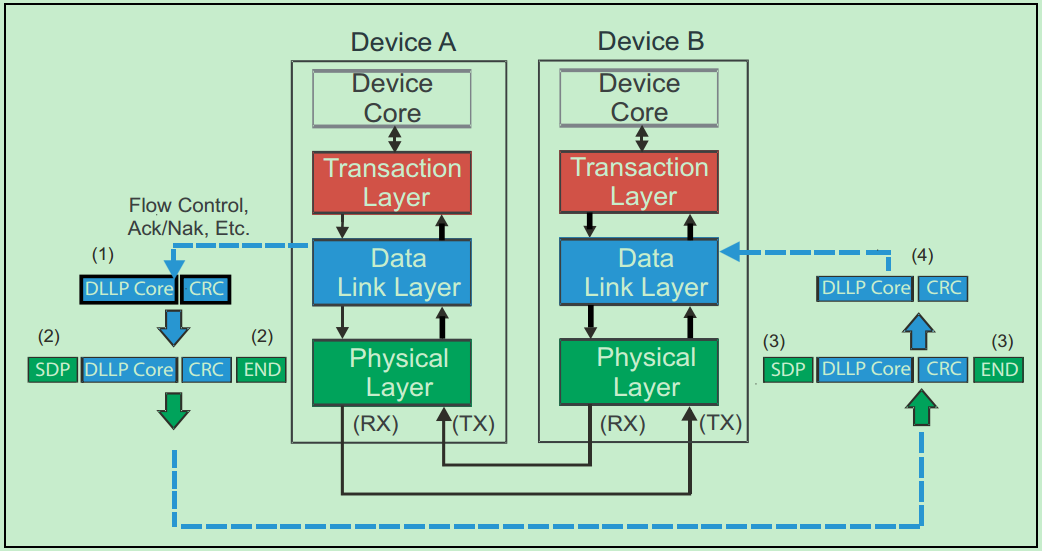

在数据链路层(Data Link Layer)的传输过程中,包(Packet)分为两大类:事务层包(Transaction Layer Packet, TLP)和数据链路层包(Data Link Layer Packet, DLLP)。这两种包各自承担不同的职责,并通过物理层PHY的标记来区分。

DLL

这幅图展示了PCI Express (PCIe) 数据链路层的基本传输和接收流程。左侧的蓝色部分代表发送方(Tx),右侧的蓝色部分代表接收方(Rx),两者通过中间的链路相连。下面是对图中各个部分的详细解释:

  1. 发送方(Tx)
    • 来自事务层:数据包(TLP)从事务层发送到数据链路层。
    • Link Packet:表示数据链路层对TLP包的封装,其中包括序列号和LCRC(Link CRC)校验码。
    • Replay Buffer:重发缓冲区,用于存储发送出去的数据包,以便在需要时可以重新发送。
    • Mux(Multiplexer):复用器,用于在数据链路层管理数据流和控制流(如DLLP ACK/NAK消息)。
  2. 链路
    • Tx到Rx:数据包通过物理链路从发送端传输到接收端。
  3. 接收方(Rx)
    • De-mux(Demultiplexer):解复用器,用于在接收端分离数据流和控制流。
    • Error Check:错误检测,接收端检查序列号和LCRC来验证数据包是否完整无误。
    • Link Packet:表示接收到的数据包。如果出现错误(如序列号或CRC错误),这些错误会被标记出来(如图中的红叉)。
  4. DLLP ACK/NAK
    • ACK:如果数据包无误,接收方会发送一个确认消息(ACK),通知发送方数据已成功接收。
    • NAK:如果检测到错误,接收方会发送一个否认消息(NAK),请求发送方重发数据包。

此图中的红色部分表示接收方检测到一个错误的数据包,因此不接受它,可能会发送一个NAK消息给发送方,请求重新发送。同时,发送方在发送数据包时,会先将其存储在重发缓冲区中,以备不时之需。这整个流程保障了数据的可靠传输,在发现错误时能够及时纠正。

Data_Link_layer

  1. 事务层包(TLP)
    • 用途:TLP主要用于传输应用数据和执行事务,如读写内存操作。
    • 标记:TLP的起始标记为STP(Start of TLP),这个Token用来指示一个TLP消息的开始。
  2. 数据链路层包(DLLP)
    • 用途:DLLP则主要用于在数据链路层之间传输控制信息,例如功能控制(Feature Control)、流量控制(Flow Control)和电源管理(Power Management)等。这些包用于管理和控制数据链路层的行为和状态,而不是直接传输用户数据。
    • 标记:DLLP的起始标记为SDP(Start of DLLP),这个Token用来指示一个控制消息的开始。

通过这种方式,PHY可以识别传入的包是属于哪一类型,从而正确地处理数据或控制信息的传输。这种区分机制确保了数据传输的效率和链路控制的准确性。

pcie-data-link-layer-layout

TLP Transaction消息的传输

Data Package格式和数据发送

Data Link Layer会对数据包再进行一层封装,这个过程涉及到添加序列号和CRC校验码。

  1. 序列号(Sequence Number)
    • 大小和作用:序列号占用2个字节,其主要目的是确保数据包能够按照发送的顺序被接收。这对于处理数据包的顺序性和完整性极其重要,尤其是在高速数据传输中,包的顺序可能会因为多种原因(如并行处理或网络拥堵)而被打乱。
    • 独立性:每个链路(Link)都有独立的序列号。这意味着链路两端的设备(发送端和接收端)各自维护一个序列号计数器。接收端设备会记录下一个期望接收的序列号(NEXT_RCV_SEQ),只有当接收到的数据包序列号与这个期望值一致时,数据包才会被正式接收。
  2. 链路CRC(LCRC,Link CRC)
    • 大小和作用:LCRC占用4个字节,它是一种校验码,用来验证数据包在传输过程中的数据完整性和正确性。通过这种方式,可以检测到数据在传输过程中可能发生的任何错误或损坏。
    • 计算范围:计算LCRC时,包中已经添加的序列号也会被包括在内。这是因为序列号的任何错误或篡改都可能影响数据包的接收顺序,从而对数据传输的可靠性造成影响。

pcie-data-link-layer-tlp-packet

数据链路层在处理数据包发送的过程中,采用了一套精心设计的机制来确保数据的可靠传输,涉及到重试缓冲区(Retry Buffer)的使用以及与接收方进行交互确认。这个过程可以分为以下几个步骤:

  1. 使用重试缓冲区(Retry Buffer)
    • 作用:当数据链路层封装完数据包后,这些包会先被存储在一个叫做Retry Buffer的临时存储空间中。这个缓冲区的主要作用是在发送过程中保存已发送的数据包副本,以备不时之需,即如果需要重发时可以立即使用。
    • 原因:这种预备措施是为了应对可能出现的传输错误,确保数据可以在出现问题时重新发送,而不需要重新从源头生成数据包。
  2. 数据传输至物理层(Physical Layer)
    • 流程:数据包从Retry Buffer送往物理层进行发送。物理层PHY负责将数据电子化并通过物理介质(如电缆、光纤等)发送出去。
  3. 等待确认(ACK)
    • 确认过程:每当一个或多个数据包被发送后,发送方将暂停发送新的数据包,等待接收方的确认消息。这个确认消息通常是一个称为ACK(Acknowledgment)的信号,表明数据已成功接收。
  4. 处理失败消息
    • 错误类型:如果接收到的是失败消息,这可能是因为序列号错误、CRC校验失败或物理层发生的其他错误。
    • 重发机制:在收到失败消息时,发送方会从Retry Buffer中取出之前保存的数据包,并重新发送它们。这确保了即使在传输错误发生的情况下,数据也能最终被正确传送至接收方。

数据接收

对于数据链路层的接收方来说,其处理接收到的数据包的流程确实与发送方相反,主要包括检查数据包的序列号和CRC校验码,以及相应地发送确认消息(Ack)或否认消息(Nak)。

  1. 接收数据包
    • 初步处理:接收方首先从物理层接收到数据包,并进行初步的解封装,例如去除物理层可能添加的任何标记或头部信息。
  2. 检查序列号
    • 序列号验证:接收方检查数据包的序列号是否符合预期。每个接收方都会跟踪下一个期望接收的序列号(NEXT_RCV_SEQ)。如果接收到的数据包序列号与此不匹配,说明包的顺序出现了问题,可能是丢包或者包顺序错乱。
  3. 进行CRC校验
    • 完整性验证:接收方计算接收到的数据包(包括数据和序列号)的CRC,并与包中附带的LCRC(Link CRC)进行比对。CRC校验用来确保数据在传输过程中未被损坏或篡改。
  4. 发送响应消息
    • Nak消息:如果序列号不正确或CRC校验失败,接收方会发送一个Nak消息给发送方。Nak消息表明接收到的数据包有误,需要发送方重新发送。
    • Ack消息:如果序列号和CRC校验都正确,接收方则发送一个Ack消息,表示数据包已成功接收。
  5. 发送方处理响应
    • 移除Retry Buffer中的数据包:一旦发送方收到Ack消息,它会从其Retry Buffer中移除相应的数据包,因为这意味着数据包已经被成功接收且不再需要重发。
    • 重传请求:如果发送方收到Nak消息,它则需要从Retry Buffer中找到相应的数据包并进行重传。

更加具体的数据接收处理流程:

pcie-data-link-layer-tlp-receive

控制消息 DLLP

数据链路层数据包(DLLP)

  • DLLP Type:DLLP类型,标识这是一个控制数据包,并且包含了具体的控制信息类型,比如ACK或NAK。
  • Misc.:杂项,这里可以包含不同的控制信息,具体依赖于DLLP的类型。
  • CRC:循环冗余校验码,仅针对DLLP数据包内容的校验码,保证了DLLP在传输过程中的数据完整性。

DLLP

Data Link Layer Packet

pcie-data-link-layer-dllp

DLLP中DLLP Type用来指定包的类型,最后16位的CRC用来做校验,其主要分为以下几种类型:

名称 Type 描述
Ack 00000000b 用于确认接收到的TLP数据包
Nak 00010000 用于拒绝接收到的TLP数据包
<InitFC1/InitFC2/UpdateFC>-<P/NP/Cpl> (Type较多,后面说) 用于流量控制, P/NP/Cpl表示流量控制类型
MRInitFC1/MRInitFC2/MRUpdateFC <0111/1111/1011>0xxxb 用于流量控制, P/NP/Cpl表示流量控制类型
PM_* 00100xxxb 用于电源管理, 全和或抽样型的电源状态
NOP 00110001b 用于保持链路活跃, 防止链路超时关闭
Data_Link_Feature 00000010b 用于告知对端当前链路的特性, 如支持Scaled Flow Control
Vendor-specific 00110000b 用于支持厂商自定义的DLLP, 实现厂商特有功能

Ack/Nak

一个Non-Posted传输中,Ack/Nak的执行过程如下图所示:

ack:nak

之前在TLP事务消息传输里提到过Ack和Nak,它们是DLLP中最常用的消息。两个包的格式如下:

pcie-data-link-layer-ack-nak

AckNak_Seq_Num 是数据链路层协议中的一个重要概念,它用于指示已经成功接收的数据包的序列号。Ack(确认)和Nak(否认)机制确保了数据的正确传输,同时提供了类似于TCP协议的流量控制功能。

  1. AckNak_Seq_Num
    • 定义:AckNak_Seq_Num指的是接收方已经成功接收并处理的最新消息的序列号。
    • 作用:它告诉发送方,所有序列号小于或等于此序列号的数据包都已被成功接收。
  2. Ack和Nak的批量操作
    • 批量确认:由于AckNak_Seq_Num表示最新的消息序号,发送方在收到Ack消息后,就可以放心地将Retry Buffer中序列号小于或等于这个序列号的所有消息移除。
    • 批量否认:而如果接收到的是Nak消息,则发送方知道至少有一个包(具体是AckNak_Seq_Num所指的包)未被正确接收。发送方需要移除Retry Buffer中比这个序列号老的消息,并将这个序列号以及之后的所有消息重新发送。
  3. Ack与Nak的区别
    • 确认与否认:Ack消息是一个积极的信号,表示数据包已被正确接收;而Nak消息则是一个负面信号,提示发送方有一个或多个数据包需要重传。
    • 重传机制:收到Nak之后,发送方会重新发送指定序列号之后的所有数据包。
  4. DLLP的重传次数限制
    • 默认阈值:DLLP的重传是有限次数的,默认的重传阈值是4次。这是为了防止无限重传无法正确接收的数据包,这样的设计可以有效避免系统资源的浪费。
    • 链路重建:如果一个数据包重传超过了4次仍然失败,协议规定将触发物理层开始重建(retrain)链路的过程。这个过程涉及到硬件层面的重新同步,可能会影响到链路的性能。
    • 链路关闭:如果重建链路依然失败,系统可能会选择将该链路关闭,以维护整个系统的稳定性和性能。

Virtual Channel & Traffic Control

PCIe流量控制通过交错地使用信用(Credit)系统来管理数据传输,以避免发送方过量发送数据而淹没接收方,造成数据丢失。下面详细解释PCIe流量控制中的信用机制:

  1. 流量类别(Traffic Class, TC)到虚拟通道(Virtual Channel, VC)的映射

    • TC: 数据根据服务质量要求被分配到不同的流量类别。
    • VC: 每个流量类别可以映射到不同的虚拟通道。VC作为传输路径的逻辑分割,可以有多个,并且每个VC可以有不同的优先级和资源。
  2. TLP的不同处理方式和信用额度管理

    • Posted (P):指那些不需要立即确认的消息,如写操作。
    • Non-Posted (NP):指那些需要立即确认的操作,如读操作请求。
    • Completion (Cpl):指完成消息,如读操作的响应。
    • 每种类型的TLP都有独立的信用额度,互不干扰。
  3. 虚拟通道的信用额度

    • 独立管理:每个VC有自己的信用额度,而不是整个链路共享一个信用额度。
    • 多VC支持:如果一个链路上有多个VC,每个VC都必须独立进行初始化和信用额度的更新。
  4. 流量控制的三个步骤

    • InitFC1-P/NP/Cpl:这是流量控制的第一步。接收方根据自己的缓冲能力发送InitFC1消息,向发送方初始化信用额度。
    • InitFC2-P/NP/Cpl:发送方通过InitFC2消息响应接收方的InitFC1消息。虽然InitFC2携带了信用信息,但接收方通常会忽略这些信息。发送此消息后,发送方不再响应后续的InitFC1消息。
    • UpdateFC-P/NP/Cpl:在信用额度初始化后,接收方可使用UpdateFC消息根据实际情况向发送方更新信用额度。

通过以上的信用机制,PCIe确保数据包(特别是TLP)在传输过程中不会超出接收方的处理能力,从而避免了数据丢失和流量拥塞的问题。这个机制类似于网络世界中的流量控制协议,比如TCP的滑动窗口机制。这样的设计允许设备根据自己和对端的能力,动态地调整传输速率和数据量。

pcie-data-link-layer-fc

这个消息中各个字段含义如下:

  • Type:消息ID,映射如下:
Type Id
InitFC1-P 0100b
InitFC1-NP 0101b
InitFC1-Cpl 0110b
InitFC2-P 1100b
InitFC2-NP 1101b
InitFC2-Cpl 1110b
UpdateFC-P 1000b
UpdateFC-NP 1001b
UpdateFC-Cpl 1010b
  • VC ID(v[2:0]):Virtual Channel的ID,ID一共有3位,代表8个VC。
  • HdrFC:TLP头部的Credit数量。在发送时,一个TLP头对应着一个Header Credit,无论该TLP的大小。
  • DataFC:TLP数据部分的Credit数量。一个 DW(Double Word,双字,即4字节)对应着一个Data Credit。

想象一下,你的电脑想要写入一段数据到内存中,而这段数据有128字节那么长。在PCI Express (PCIe) 协议中,这就意味着你需要告诉内存很多细节,比如数据要写在哪里,这就需要一个包头(TLP头),它占用了16字节(因为每个DW(Data Word)是4字节,所以4 DW就是16字节)。加上你要写的128字节数据,这就构成了我们所说的数据包的有效载荷(Payload)。

现在,还有一个可选的部分叫TLP Digest,如果用到的话,它会再占用4字节。这个东西用于确保数据的完整性没问题。但不是每次传输都需要它。

所以,如果把这所有的东西加起来,你的电脑为了发送这128字节的数据,最多会使用到33个数据信用额度(因为128字节的数据和16字节的头部加起来,总共144字节,除以4字节每个信用额度,正好是36,但是头部占用的那个信用额度是单独算的,所以数据信用额度其实只用了32个,再加上那个可选的TLP Digest占用的1个信用额度,总共是33个)。

现在,假设你的数据已经飞向内存,内存处理了一部分数据后,它会告诉你的电脑:“好了,我处理了一些,你可以继续发送更多的数据了。” 这就是所谓的信用额度更新(UpdateFC消息)。内存会根据它现在还能处理多少数据,也就是它的缓存有多大,来告诉你的电脑还剩下多少信用额度。内存除了在处理完数据后告诉电脑外,它还会定期报告一次,最长不超过30微秒。这是为了防止出现比如CRC校验错误这样的问题,如果这些错误发生了,可能会让更新的信息丢失,这样电脑就不知道还能不能继续发送数据了。

最后,为了能够管理更大量的数据,PCIe还支持一种叫做“比例流量控制”(Scaled Flow Control)的技巧。这意味着信用额度不再是一次一个单位那么简单,而是可以是2的幂次方的数量,比如说2, 4, 8, 16等等,这样就可以灵活地适应不同大小的数据传输需求了。

Scaled Flow Control:

pcie-data-link-layer-sfc

数据链路层小结

整体架构:

pcie-data-link-layer-arch

数据链路层中其实还有很多其他的内容,比如Link的初始化,状态机,电源管理,和Vendor-specific DLLP等等,但没有介绍。
