ASIC Synthesis前言
后面要找工作，上完课没事干就多看看书吧。这个系列是为了速读ASIC Synthesis的整体流程，完整的ASIC设计流程。从概念到芯片的tapout。并且也基于Design Compiler提供了各种真实工作会用到的实践而非理论。书一共六章。纸上得来终觉浅，hands on很宝贵。

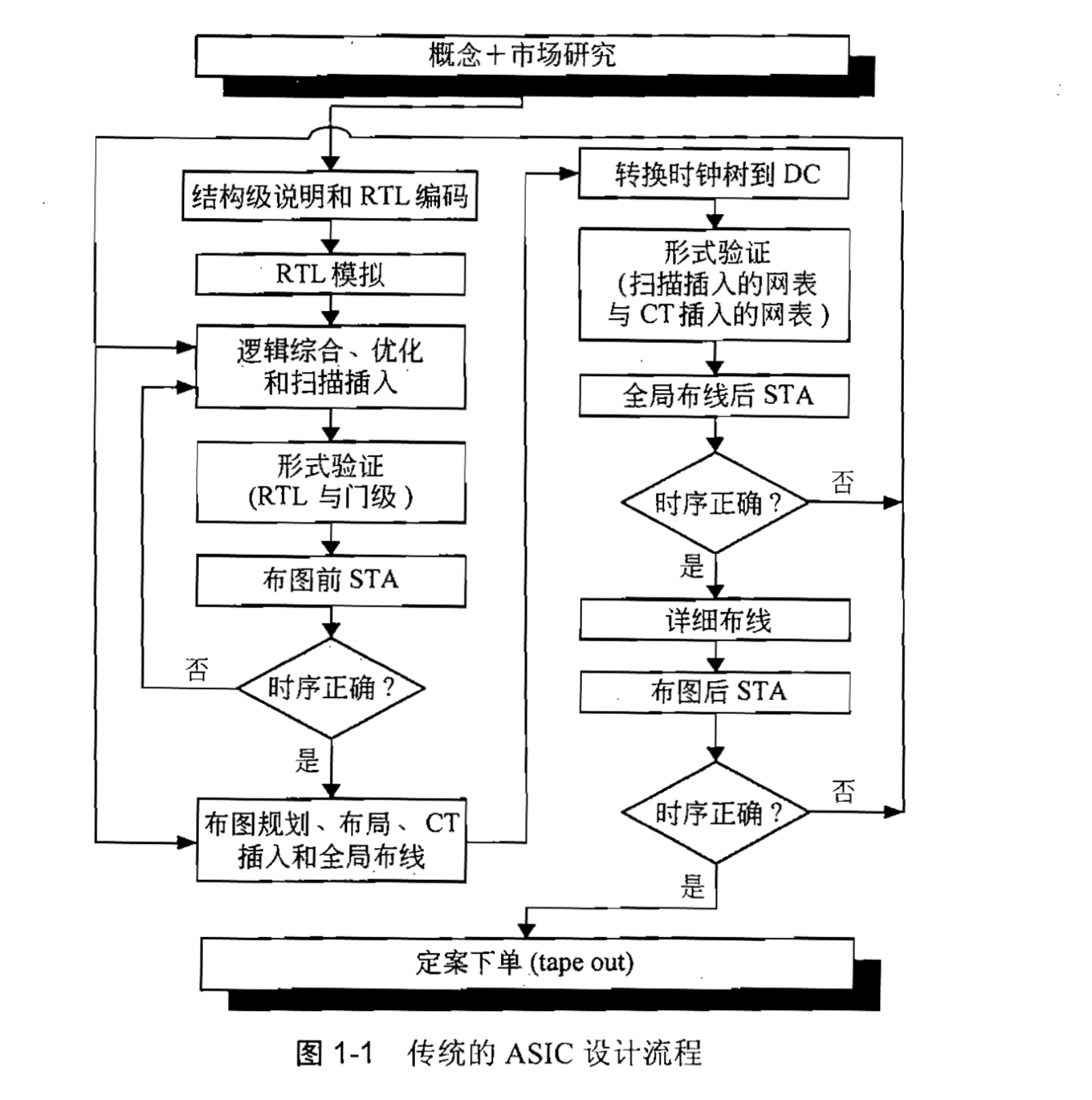

第一章 你该怎么设计一款ASIC
- 写规范和结构，architect的任务
- RTL编码
- 有些设计有memory，需要插入DFT memory BIST
- verification
- 工艺库等环境设置
- 用Design Compiler对具有扫描插入（和可选择的JTAG）设计进行约束和综合设计
- 用DC进行module level的STA
- formal verification，对比RTL和Netlist
- 用PrimeTime进行system level的STA
- 对layout工具进行时序约束前的标注
- 全局布线的初始layout划分
- 时钟树转Netlist
- 用DC做设计的layout optimization
- 在Netlist和clk tree插入的Netlist之间用Formality进行formal verification
- 全局布线后（第11步）从layout提取估计的delay
- 得到estimated delay 反标注到PrimeTime
- 使用estimated delay进行STA
- design的详细布局
- extract 详细布局设计的实际delay
- 实际delay反标注到PrimeTime
- 使用真实的delay进行STA
- gate level 的功能仿真（optional）
- LVS和DRC之后就tape out了
设计就是三种：behavioral，RTL，structural。行为级就是想实现什么就写什么。RTL是会转换成Netlist，所以写RTL不如说是在画logic module的连接图，心里一定要有数字设计图。
然后就是动态simulation，检查设计的功能。现在的simulator都能仿真behavioral和RTL的了，有时也会仿真映射后gate level的设计。RTL的仿真不考虑元件或门的时序，所以为了最小化RTL仿真和综合后gate level的仿真之间的差异，通常在具有时序单元的RTL coding时就加入delay。
以前人们都是手工将HDL画成逻辑电路图，现在都是用synthesis工具。Synthesis是一个反复迭代的过程，先为设计中每个模块定义时序constraint（规定了每个信号和特定module的clk input的联系）。除了constraint，还要定义synthesis环境的文件，这个文件说明了工艺library和DC在使用中的相关信息。
DC应用时序constraint读取RTL code后，synthesis到structural level，从而产生一个映射后的gate level netlist。一般小模块的设计，DC有内置的STA工具。如果不满足再需要继续优化。
目前设计都会结合DFT的逻辑，以便测试。可测性设计。
formal verification是用数学方法来确认一个设计，不考虑工艺因素（时序或物理效应）。用来跟设计对比来检查逻辑。与simulation不同，formal是要证明两个设计的结构和功能是逻辑等价的；simulation是只能检查敏感路径，所以不可能找到其他出现的问题。formal verification很快很快，相比simulation。
formal verification就是验证RTL和RTL，netlist和RTL之间的关系。可能会增加附加性能，要经常修改设计，当特性增加到RTL上时，可能会改变正确的逻辑功能。还有在RTL和有扫描插入的门级之间，为了保证门级也有一样的功能。如果用simulation，太久（数天数星期），formal verification只需要几小时。还有门级和门级的，也就是layout输入和输出的，中间后插入clk tree的netlist，也是一种修改，所以要验证逻辑是否等价。
STA可以详细分析报告所有critical path也包含fanout或每个线网的容性负载。对layout前后的gate level netlist进行STA。layout前，用PrimeTime由工艺library指定的线载模型estimate线网delay，这个过程中先前输入到DC的时序constraint也输入到PrimeTime中并详细说明input output和clk的关系。如果对于所有critical path是可接受的，则可以得到一个constraint文件（.SDF），预标注到layout工具，这个文件详细描述了layout工具使用的每个逻辑组之间的时序。
layout后，实际extract的delay被反标注到PrimeTime用来提供真实的delay计算，这些delay都是连线电容和互连RC的delay。
STA也是一个反复迭代的过程，和placement和routing联系很紧密，需要搞很多次，累。
floorplan和layout质量比实际的布线更重要。好的floorplan，不但能加速最终的布线，而且也能更好的满足timing constraint并且减少blocking。constraint文件用来进行时序驱动布局。时序驱动布局方法可以让layout工具根据unit之间的timing关键程度放置unit。
在unit layout后，clk tree通过layout工具插入设计。CT的插入是可以选择的，依赖于设计需求和用户偏爱。用户可以选择传统的方法比如，为了减少总时间delay和clk skew使用fishbone/spine结构的clk网络。当工艺尺寸缩小，互连线电阻的增加（RC delay增加），spine方法实现变得困难。我把重点放在clk tree synthesis方法。
